直接的な答えは、 VOC有機排ガス処理工学機器付属品 は、産業用 VOC 排ガス処理システム内のコア処理ユニットのパフォーマンスを保護、サポート、最適化するために使用されます。高温圧力リリーフバルブや水平スプレーキャビネットなどのコンポーネントは、それ自体が主要な浄化ユニットではありませんが、過圧保護、微粒子の前処理、温度制御、排気ガス処理装置チェーン全体の中での空気流の方向などの重要なサポート機能を実行します。適切に適合したアクセサリがなければ、適切に設計された活性炭 VOC システムや接触酸化 VOC システムであっても、プロセス変動時の不安定な空気流、早期の機器の摩耗、または安全でない圧力の上昇が発生する可能性があります。このため、Lvquan Environmental Protection Engineering Technology Co., Ltd. などの有機排ガス処理を専門とするエンジニアリング会社は、付属品を後付けではなく完全な VOC 空気処理システムの統合部分として設計しています。以下のセクションでは、これらのシステムがどのように機能するか、さまざまな処理技術をどのように比較するか、システム内で特定のアクセサリが何を行うか、特定の産業用途に適した構成を選択する方法について説明します。

VOC 廃ガス処理システムの仕組み

一般的な産業用 VOC 排ガス処理システムは、捕捉から始まり、前処理を経て炉心精製段階に進み、煙突を通した安全な排出で終わる一般的なシーケンスに従います。揮発性有機化合物を含む排気ガスは、まず、塗装工場の排気処理ラインや印刷業界の VOC 管理ポイントなど、排出源の近くに設置された捕捉フードまたはダクトを通して収集されます。収集されたガスは通常、前処理段階を通過します。そこでは、水平スプレー キャビネットが微粒子を除去し、ガス流を冷却することができます。また、一部の防火構成では、安全を目的として迅速なエリアのカバーを支援します。前処理後、ガスはコア処理ユニットに入ります。コア処理ユニットは、存在する VOC の濃度と組成に応じて、活性炭を使用した吸着、触媒酸化、または熱酸化に依存します。高温使用に耐えられる圧力リリーフバルブなどの安全および制御アクセサリは、処理されたガスがクリーンな排気として放出される前に過圧イベントからシステムを保護するために、ダクト構造の重要なポイントに配置されています。

活性炭 vs 接触酸化：VOC処理技術の比較

活性炭と接触酸化のどちらを選択するかは、VOC 空気処理システムの設計において最も一般的な初期の決定事項の 1 つであり、正しい選択は、ガス濃度、流量、および関与する特定の化合物に大きく依存します。活性炭 VOC システムは吸着によって機能し、有機分子が炭素媒体の多孔質表面に捕捉されます。このアプローチは通常、断続的な流れを伴う低濃度の流れに適しています。代わりに、接触酸化 VOC システムは、触媒床上で制御された酸化反応を通じて有機化合物を二酸化炭素と水蒸気に変換します。これは、より連続した中程度の濃度のガス流で良好に機能する傾向があります。米国環境保護庁が発行した VOC 制御技術に関する技術概要資料を含む、産業用大気汚染制御の一般的な参考文献では、吸着と酸化の両方が、どちらかが普遍的に優れているというよりは、異なる動作範囲を持つ確立されたアプローチとして説明されています。以下のグラフは、単一の特定の設置に対する認定テスト データではなく、一般的な業界技術の説明全体にわたって報告された一般的な除去効率の範囲を例示的に比較したものです。

上の横棒グラフは、産業排ガス処理の 4 つの一般的なアプローチにわたる一般的な除去効率範囲の一般的なパターンを示しています。これは、1 つの施設に対する認定測定値ではなく、例示的な参考として意図されています。専用の処理ステージを持たない単純な換気は、気流から有機化合物を積極的に除去するのではなく主に希釈するため、相対的なパフォーマンスが最も低くなります。活性炭吸着と触媒酸化は両方とも非常に強力なパフォーマンスを示します。これは、これら 2 つの技術が産業用 VOC 浄化システム設計において最も広く参照されるオプションであり続ける理由と一致しています。スプレーキャビネットなどの前処理アクセサリとコア吸着または酸化ユニットを組み合わせた複合多段階システムは、粒子や温度から有機化合物自体に至るまで、各段階がガス流の異なる部分に対応するため、最も強力な全体パターンを示す傾向があります。この一般的なパターンは、VOC 処理装置のアクセサリは主要な浄化技術ではないものの、サポートするシステムの全体的なパフォーマンスに重大な影響を与えるという、より広範な工学原則を裏付けています。

産業用アプリケーション向けの RTO と RCO システムの比較

RTO システムと RCO システムを評価する施設の場合、主な違いは各技術が酸化プロセス中の熱を管理する方法にあり、これはエネルギー効率とさまざまな濃度範囲への適合性に直接影響します。一般に RTO と呼ばれる再生型熱酸化装置は、セラミック熱交換媒体を使用して酸化中に生成される熱エネルギーの大部分を回収します。これにより、エネルギー回収が運転効率に大きな影響を与える中程度から高 VOC 負荷の施設に適しています。再生接触酸化装置 (RCO) は、触媒に依存してより低い動作温度で酸化を達成します。これにより、低濃度の流れの燃料消費量を削減できますが、一般に、時間の経過とともに触媒の状態にさらに注意を払う必要があります。以下のレーダー チャートは、VOC 処理装置の構成の選択に関連するいくつかの定性的側面にわたって RTO、RCO、および活性炭の吸着を比較しています。これは、正確な実験室のベンチマークではなく、一般的な計画の比較として読まれる必要があります。

上のレーダー チャートは、6 つの定性的計画の側面にわたって 3 つの一般的な産業用 VOC 処理アプローチを比較しています。これは、サイト固有の技術評価に代わるものではなく、技術選択の議論をサポートすることを目的としています。 RTO システムは、エネルギー回収と連続稼働への適合性で最高のスコアを獲得しています。これは、その熱交換設計と、コーティング工場の空気浄化ラインなど、長時間安定した生産シフトを実行する施設での一般的な使用を反映しています。 RCO システムは中間の位置にあり、ほとんどの次元で妥当なパフォーマンスを提供しますが、一般に RTO よりも低い動作温度を必要とするため、中程度のエネルギー入力を重視する施設にとっては利点となります。活性炭吸着は、スタートアップの柔軟性と低濃度の適合性で最も高いスコアを示します。これは、炭素床を迅速にオンラインにでき、小規模な印刷業界の VOC 制御用途など、VOC 負荷が低い場合や断続的な場合に良好に機能するためです。これらの相対的な強みを理解することは、エンジニアリング チームや施設管理者が適切なコア技術を絞り込んでから、それをサポートする周囲の VOC 処理装置アクセサリを最終決定するのに役立ちます。

主要な VOC 処理装置の付属品とその機能

コアの吸着または酸化ユニットを超えて、完全な VOCs 有機排ガス処理エンジニアリング機器パッケージは、それぞれがシステム内で特定の機能を実行する一連のサポート付属品に依存しています。 Lvquan Environmental Protection Engineering Technology Co., Ltd. は、さまざまな VOC システム コンポーネントを製造しています。そのうちの 2 つについて、一般的な産業用排ガス処理装置のレイアウトにおける役割とともに以下に説明します。

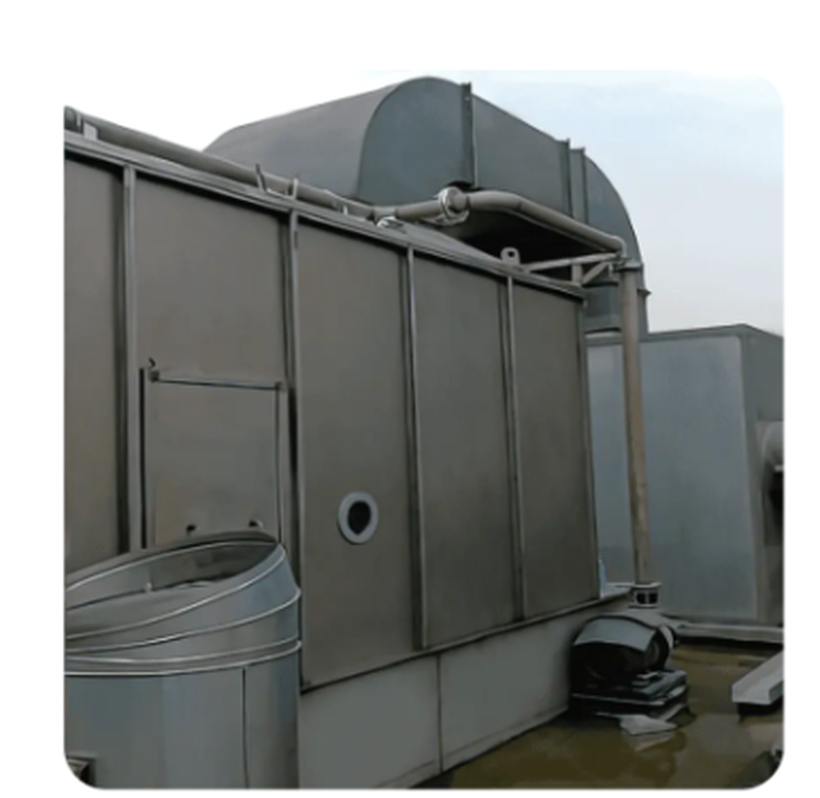

LQ-WPG 横型スプレーキャビネット

LQ-WPG 水平スプレー キャビネットは、効率的なスプレー システムと最適化された内部空間レイアウトを組み合わせて使用し、短い滞留時間でガス流を完全にカバーします。この設計により、ユニットは空気流が下流の処理段階に到達する前に空気流から有害な微粒子を効果的に除去できるようになり、システム全体に沿って活性炭床や触媒表面への微粒子の負荷が軽減されます。防火とエリア冷却に重点を置いた構成では、同じ水平スプレー原理により、保護された空間全体を迅速にカバーできます。そのため、このアクセサリ タイプは、効率的な毎日の清掃サポートと信頼性の高い防火対応の両方を必要とするデータ センター、倉庫、生産作業場などの環境に最適です。コア VOC 浄化ユニットの前の前処理段階としてスプレー キャビネットを配置することは、より敏感な下流コンポーネントを粒子汚れから保護するのに役立つため、一般的な廃ガス スクラバー システム部品戦略です。この構造上の役割は、前処理アクセサリがオプションのアドオンではなく、ガス処理アクセサリの計画に不可欠な部分とみなされる理由の 1 つです。

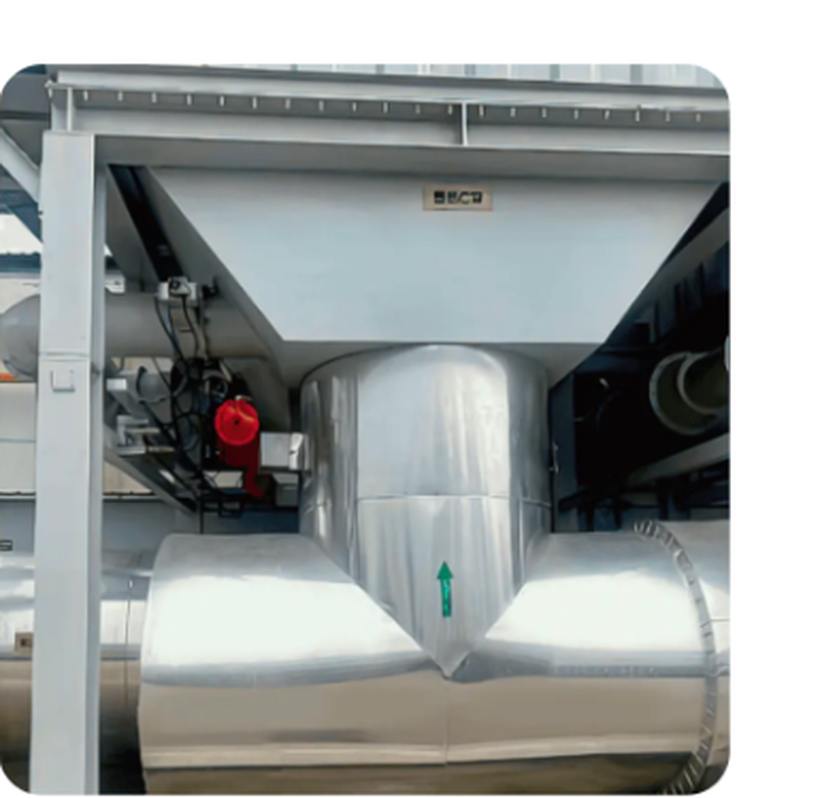

LQ-GXF 高温用圧力リリーフバルブ

LQ-GXF 高温圧力リリーフバルブは、耐高温材料で作られ、精密なシール技術と組み合わされているため、要求の厳しい高温プロセス条件下でも安定して動作します。その主な機能は、ダクトやプロセス配管内の過圧イベントを防止し、上流の機器に損傷を与えたりシステムの安全性が損なわれる前に、制御された方法で開いて過剰な圧力を解放することです。このタイプのアクセサリは、石油化学施設、発電所、冶金工場にわたる高温プロセス パイプラインで広く使用されており、プロセスの混乱や機器の移行中に突然の圧力スパイクが発生する可能性があります。熱酸化段階を含む VOC 排ガス処理システム内では、燃焼ベースの処理方法では安全に管理する必要がある局所的な圧力と温度の変動が発生する可能性があるため、適切な定格の圧力リリーフ バルブが排気システム部品の重要なコンポーネントとなります。正しい温度と圧力範囲に対して定格された圧力リリーフバルブを選択することは、産業用 VOC 制御システムの長期的な完全性を保護する上で最も重要なエンジニアリング上の決定の 1 つです。

システム全体内でアクセサリがどのように接続されるか

上の簡略化されたフロー図は、完全な有機排ガス処理システム内で VOC 処理装置の付属品が接続される一般的な順序を示しています。これは、特定のプロジェクトの正確な配管および計装図ではなく、概念的なレイアウトとして意図されています。ガスは捕獲フードまたはダクトネットワークを通って入り、水平スプレーキャビネットなどの前処理段階に移動し、その後コア処理ユニットに進み、そこで VOC の除去の大部分が吸着または酸化によって行われます。圧力リリーフバルブはシステムの下流端近くに配置されており、処理されたガスが排気筒に到達する前にあらゆる過圧状態に対応できるようになっています。この段階的なアプローチは、標準的な排ガス処理エンジニアリング設計ガイドの実践を反映しており、単一のユニットがすべての機能を一度に管理しようとするのではなく、各アクセサリが特定のリスクまたはパフォーマンス要因に対処します。新しい産業用 VOC 浄化システムを計画している施設、または既存のシステムをアップグレードしている施設は、一般に、個別のコンポーネントを個別に選択するよりも、経験豊富なエンジニアリング パートナーとこの一連の全体を検討することでメリットが得られます。

VOC 処理装置アクセサリが業界全体で適用される場所

VOC 処理装置アクセサリの需要は幅広い産業分野に及び、特定のアクセサリ構成は有機排ガスの発生源に応じて変化することがよくあります。塗装工場の排気処理用途では通常、粒子を含んだガス流が発生しますが、これはコア吸着または酸化ユニットの前にあるスプレーキャビネットの前処理段階から恩恵を受けます。印刷業界の VOC 制御では、より安定した溶剤ベースの排出を扱うことが多く、安定したコア処理技術と連続稼働をサポートする付属品を組み合わせる傾向があります。化学プラントの VOC 処理および冶金用途では、高温のプロセス条件が頻繁に使用されるため、配管の完全性を保護するために高温耐性の圧力リリーフ バルブが特に重要になります。以下のドーナツ グラフは、正確に測定された市場調査ではなく、産業用大気汚染対策の文献に記載されている一般的なパターンに基づいて、これらの業界カテゴリにわたるアクセサリ需要の一般的な例示的な分布を示しています。

上のドーナツ チャートは、VOC 処理装置の付属品が 4 つの広範な業界カテゴリに適用される傾向がある一般的なパターンを示しており、正確に測定された市場の内訳ではなく、方向性の参考として読む必要があります。塗装ワークショップは、一般的な需要のうちかなり大きな割合を占めています。その主な理由は、コーティングとスプレーのプロセスでは粒子状物質と有機溶剤蒸気の両方が発生し、前処理とコア処理の組み合わせたアプローチが必要になるためです。印刷業界でのアプリケーションも重要な部分を占めており、パッケージングや出版物の印刷業務全体で溶剤ベースのインクやコーティングが広く使用されていることを反映しています。化学プラントや冶金、その他の高温工業プロセスが占める割合は小さいものの依然として重要であり、これらの用途では粒子に焦点を当てた前処理よりも、圧力リリーフバルブなどの高温耐性付属品に重点が置かれる傾向があります。この一般的な分布パターンは、施設管理者が自社の VOC 空気処理システムのニーズを、同等の産業環境での同様の付属品の使用状況と比較してベンチマークする場合に役立つコンテキストです。

多段階の治療効率: システム全体で累積除去がどのように構築されるか

システムの各段階で VOC がどのように除去されるかを理解することは、主要な浄化技術ではない場合でも、アクセサリが重要である理由を説明するのに役立ちます。以下の面グラフは、特定の設備の認定テスト データではなく、一般的なエンジニアリング プロセス ロジックに基づいて、ガスが典型的な 4 段階の産業用 VOC 浄化システムを通過する際の累積除去効率を説明する図です。

上の面図は、初期捕集から最終排出まで、典型的な産業排ガス処理工学プロセスの 4 つの大きな段階をガスが移動するにつれて、累積除去効率が一般的に上昇するパターンを示しています。捕捉ステージ単独では、その主な機能がガス流を積極的に処理するというよりむしろ収集することであるため、単独ではわずかな除去しか寄与しない。水平スプレーキャビネットを含む前処理段階は、コア処理ユニットの前に微粒子を除去し、温度を安定させることにより、さらに効果を高めます。最も急峻な増加は、活性炭吸着または触媒酸化が有機化合物の除去の大部分を実行するコア処理段階で発生します。これは、一般にこの段階が主要な VOC 処理装置投資であると考えられる理由と一致しています。最終放出近くでの段階的な平準化は、炉心処理で VOC 負荷の大部分にすでに対処した後の増分利得の減少を反映しており、前処理と安全付属品は最大の効率向上を単独で推進するためではなく、システムを保護し安定させるために存在するという実際的な知見を強化します。

施設向けの VOC 処理装置の選び方

構造化されたチェックリストを使用すると、特に初めてオプションを比較する施設管理者にとって、コア処理技術とサポート付属品の適切な組み合わせの選択が容易になります。

1. 吸着技術と酸化技術のどちらを選択する前に、排気ガス流の VOC 濃度範囲と流量を特定します。
2. ガス流中に粒子状物質が存在するかどうかを確認します。これは、スプレーキャビネットまたは同様の前処理アクセサリの必要性を示します。
3. プロセスの動作温度を見直して、圧力リリーフバルブとダクト付属品が正しい高温使用範囲に適合していることを確認してください。
4. 施設が連続運転するか断続運転するかを検討してください。これは、RTO、RCO、または活性炭ベースのシステムの適合性に影響するからです。
5. 経験豊富な VOC 処理装置メーカーと協力して、個々のコンポーネントを個別に調達するのではなく、システム全体のレイアウトを検討します。

VOCs処理システムメンテナンスガイド

一貫したメンテナンスにより、VOC 排ガス処理システムの信頼性の高い動作が維持され、コア処理ユニットとそのサポート付属品の両方の耐用年数を延ばすことができます。

1. スプレー ノズルとキャビネットの内部を定期的に検査して、均一に塗布されていることを確認し、蓄積した粒子残留物による詰まりを防ぎます。
2. 圧力リリーフバルブを定期的にテストして、シミュレートされた圧力条件下でバルブが正しく開き、再装着されることを確認します。
3. 活性炭床の飽和レベルを監視し、限界に達して除去性能が低下する前に交換または再生を計画します。
4. 徐々に触媒が劣化すると長期的な処理効率が低下する可能性があるため、接触酸化システムの触媒の状態を定期的に確認してください。
5. わずかな漏れでも未処理のガスが処理システムを迂回する可能性があるため、ダクトやシールに漏れがないようにしてください。

体系化された VOC 処理システムのメンテナンス ガイドに従うことで、計画外のダウンタイムの可能性が軽減され、装置の稼働期間全体にわたって大気汚染管理要件への一貫した準拠がサポートされます。確立された VOC 機器部品サプライヤーと連携している施設では、通常、定期検査でサービス期間の終わりに近づいているコンポーネントが特定された場合に、交換用アクセサリを迅速に調達することが容易になります。

緑泉環境保護工程技術有限公司について

Lvquan Environmental Protection Engineering Technology Co., Ltd. は、江蘇省の北門と言われる地域、揚州市高油市に位置し、VOC 機器の設計と製造において 30 年以上の経験を持つ専門家の協力によって設立された株式会社として運営されています。 VOCs有機排ガス処理エンジニアリング装置の専門メーカーとして、同社は登録資本金2,200万元、固定資産約4,000万元、総資産約6,000万元を維持しており、9,800平方メートルの工場建築面積を支えています。同社は、200 セット以上のさまざまなタイプの機械加工装置を運用し、120 人のスタッフを雇用し、VOC 処理装置付属品およびエンジニアリング装置製品ライン全体で年間 1 億元の生産能力を支えています。このエンジニアリング経験、製造規模、専用の生産能力の組み合わせは、カスタム VOC 廃ガス処理システム、OEM VOC 処理システム プロジェクト、幅広い産業用途向けのターンキー VOC 処理ソリューションの提供を必要とする顧客にサービスを提供する、中国の VOC 処理装置工場としての同社の役割をサポートしています。

よくある質問

Q1: VOCs有機排ガス処理装置の付属品は何に使用されますか?
これらのアクセサリは、粒子の前処理、ガス冷却、過圧保護などの機能を処理することでコア処理ユニットをサポートし、これらが連携して VOC 排ガス処理システム全体が安全かつ一貫して動作するのに役立ちます。

Q2: VOCs処理における活性炭と接触酸化の違いは何ですか?
活性炭システムは多孔質炭素媒体への吸着によって有機化合物を除去しますが、接触酸化は触媒上の制御された反応によって有機化合物を二酸化炭素と水蒸気に変換します。

Q3: RTO システムは RCO システムとどう違うのですか?
RTO システムはセラミック熱交換媒体を使用して酸化中の熱エネルギーを回収しますが、RCO システムは触媒に依存してより低い動作温度で酸化を達成します。

Q4: VOCs システムで使用される高温圧力リリーフバルブは何ですか?
これは、プロセスの混乱時に制御された方法で過剰な圧力を解放するために使用され、熱酸化などの高温用途でダクトやプロセス配管を過圧による損傷から保護します。

Q5: VOCs 処理装置の付属品を特定の施設向けにカスタマイズできますか?
はい、多くのメーカーがカスタム VOC 排ガス処理システム構成を提供しており、スプレー キャビネットや圧力リリーフ バルブなどのアクセサリを特定のプロセス条件や業界の要件に適合させることができます。

Q6: VOCs 排ガス処理システムはどのくらいの頻度で検査する必要がありますか?
検査頻度はプロセス条件によって異なりますが、通常、標準メンテナンス計画の一環として、スプレーキャビネット、圧力リリーフバルブ、カーボンベッド、および触媒の状態を定期的にチェックすることをお勧めします。
