概要 略された直接燃焼高温焼却装置は、補助燃料の燃焼によって生成される熱を利用して、反応温度への可燃性有害ガスの温度を上げ、したがってガスの酸化と分解を誘導します。
詳細を参照してくださいLQ-RCO蓄熱接触焼却装置 工業用です VOC処理 再生触媒酸化プロセスを通じて、工場の排気流中の有機化合物を二酸化炭素と水蒸気に分解するために構築された装置。わかりやすく言えば、このシステムは溶媒を含んだ、または臭気を伴う廃ガスを引き込み、サイクルの大部分で新鮮な燃料ではなく蓄熱の助けを借りて温度を上げ、その流れを適度な反応温度で触媒床に通し、入口の流れよりもはるかに少ない揮発性有機化合物を運ぶ処理済みガスの流れを放出します。このタイプの蓄熱式焼却炉は、連続的な排ガス処理が必要な塗装ライン、オーブン、印刷機、化学反応器の下流に設置されるのが一般的です。
一枚として 焼却設備 、LQ-RCO 再生触媒酸化装置は、低温接触酸化とセラミック蓄熱技術を組み合わせています。この組み合わせにより、ユニットは反応熱の大部分を回収し、入ってくる排ガスの予熱に再利用できるようになり、その結果、補助燃料や電気加熱の需要が減り、スタックから出るガスの温度が低下します。以下に示す装置は、代表的な LQ-RCO 蓄熱触媒焼却装置の設置例であり、外観には筐体、点検パネル、接続ダクトが見えています。

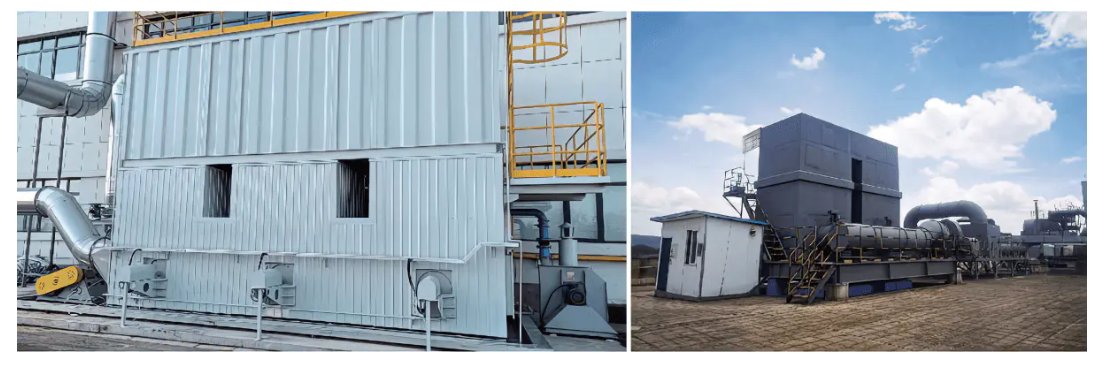

図 1. 現場の LQ-RCO 蓄熱触媒焼却装置。左側に断熱ハウジング、右側に接続ダクトを備えた設置済みユニットを示します。
RCO システムの熱酸化剤の動作原理を理解するには、起動シーケンスから始まります。排ガスを装置に接続する前に、加熱室とセラミック蓄熱床が電気的に予熱されます。設定温度に達すると、排ガス源が開き、対応するファンがガスをユニットに引き込みます。入ってくる流れは、まず予熱された蓄熱セラミック体と熱交換して最初の温度上昇を起こし、次に加熱ゾーンに入り、触媒反応に必要なレベルに達するまで 2 回目の温度上昇を行います。
そこからガスは触媒チャンバーに入り、そこで有機化合物が触媒床上で反応して、熱エネルギーを放出しながら二酸化炭素と水を形成します。処理されたきれいなガスは、ファンによって排出される前に、その熱の一部を 2 番目の蓄熱セラミック体に戻します。排気ファン側の入口熱電対がガス温度を継続的にチェックし、設定温度に達すると切り替えバルブの位置が変わり、廃ガス流とクリーンガス流のチャンバーが切り替わります。この再生サイクルは継続的に繰り返されます。これが、すべての再生型触媒酸化装置の背後にある中心的な考え方であり、一般的な熱酸化装置の図参照では、たとえ両者が異なる反応温度を使用しているとしても、この技術が時々再生型熱酸化装置とグループ化される理由でもあります。
図 2. RCO システム ハウジングの簡略等角図。触媒チャンバー、ツイン蓄熱チャンバー、入口バルブと切り替えバルブ、熱電対、およびファンの位置が参考のためにラベル付けされています。
このタイプの触媒焼却炉設計のほとんどは、交互に熱の吸収と放出を行う 2 つの蓄熱室で動作します。より高い浄化効率目標が必要な場合、LQ-RCO を 3 つの蓄熱室で構成することもできます。プロセス 1 と呼ばれるものでは、第 1 チャンバーは入ってくる排気ガスから熱を吸収し、一方、第 2 チャンバーはクリーンなガスが排出される際にそこを通過するときに蓄えられた熱を放出します。切り替えバルブの位置が変わると、プロセス 2 で役割が逆転し、最初のチャンバーが蓄えた熱を放出し、2 番目のチャンバーが次のバッチの入ってくる排気ガスから熱を吸収し始めます。触媒チャンバーは 2 つの蓄熱チャンバーの間にあり、両方のプロセスで有機化合物の実際の触媒分解が行われる場所です。
| ステージ | 工程1 | 工程2 |
|---|---|---|
| 最初の部屋 | 入ってくる排気ガスから熱を吸収します | クリーンなガスを放出しながら蓄熱を放出 |
| 第二室 | クリーンなガスを放出しながら蓄熱を放出 | 入ってくる排気ガスから熱を吸収します |
| 触媒室 | 有機化合物の触媒分解 | 有機化合物の触媒分解 |
触媒は酸化に必要な温度を下げるため、LQ-RCO 触媒燃焼システムは通常、次の温度で反応します。 250℃~500℃ 、直火熱酸化剤が同じ破壊結果に達するのに必要な温度よりもかなり低い温度です。このより低い温度範囲で動作することが、この装置が低温酸化システムと呼ばれる理由でもあり、高温燃焼法と比較して窒素酸化物の生成が低いままである理由の 1 つです。メーカーの仕様書によると、2 チャンバー RCO 構成は通常、約 95パーセント 、3 チャンバー構成では、 98パーセント以上 、機器シリーズ全体としての評価は 99パーセント以上 標準的な試験条件下での精製効率。熱酸化剤スタックで失われるのではなく、入ってくるガスを予熱するためにどれだけの反応熱が再利用されるかを反映する熱回収効率は、通常 95% 以上に達し、エネルギー消費量は処理ガス 1 立方メートルあたり 8 ワット時と低くなります。
上のグラフは、2 チャンバー RCO 配置と 3 チャンバー RCO 配置の一般的な精製効率を比較しています。 3 番目の蓄熱室を追加すると、ガス流が再生床をさらに通過できるようになります。そのため、3 室のレイアウトでは、同じ排ガス処理負荷でより高い効率が得られる傾向があります。この違いは、施設が厳しい有機排ガス排出制限に直面している場合、または溶媒蒸気の入口濃度が比較的高い場合に最も重要になります。軽量用途の場合、2 チャンバー RCO システムは、装置の設置面積とセラミック蓄熱体積を小さく保ちながら、ほとんどの地域の排ガス処理要件を快適に満たすことができます。 2 つの構成の間で選択するのは、一般に、必要な浄化効率、利用可能な設置スペース、および処理される特定の排ガス流の特性の間のバランスです。
日常のプラント用語では、熱酸化装置と焼却装置という用語は、有機蒸気を破壊するために熱を使用する同じ系統の装置に対して大まかに使用されることがよくあります。実際の違いは通常、温度と触媒の使用に帰着します。一般的な焼却炉または再生型熱酸化装置は通常、熱のみに依存しており、RCO 触媒焼却炉が 300 °C ~ 500 °C で処理できるのと同じ有機負荷を破壊するには、より高いチャンバー温度 (多くの場合 700 °C ~ 800 °C 以上の範囲) が必要です。酸性ガス焼却炉は、燃焼中に酸性副生成物を形成する流れに対して耐食性材料を使用して構築された関連カテゴリであり、通常は依然として触媒床ではなく純粋な熱破壊に依存しています。
フレアは一般に、連続的な低濃度溶媒蒸気ではなく、断続的、大量、または安全救済ガス流に使用され、熱回収が含まれることはほとんどありません。対照的に、再生熱酸化装置または RCO システムは、連続運転の排ガス処理用に構築され、蓄熱装置と組み合わせられるため、反応エネルギーの大部分が直接大気中に放出されるのではなく再利用されます。これが、触媒酸化装置が定常状態の塗装ライン、PCB 製造の排気、および同様の連続的な有機廃ガス処理業務でより一般的に選択される理由の 1 つであり、一方、フレアは依然として時折または緊急のガス除去でより一般的です。
上のレーダー チャートは、業界文献で一般的に議論されている 5 つの特性 (必要な動作温度、エネルギー効率、NOx 生成制御、装置の設置面積、熱回収の程度) に関して、触媒酸化と熱のみの酸化およびフレアリングをどのように比較するかについて、一般的かつ定性的な図を示しています。実際の結果は特定の施設での排ガスの組成、流量、濃度に依存するため、これらの評価は、特定のサイトで保証される結果ではなく、広範な技術パターンを説明します。接触酸化は一般に、より低い反応温度を必要とし、フレアリングと比較してより強力な熱回収と NOx 制御を示す傾向があります。これは主に、断続的なガスの取り扱いの簡素化のために設置面積と連続操作を犠牲にします。再生型熱酸化装置は、RCO システムと同様に熱を回収しますが、触媒を通じて反応温度を下げることなく熱を回収するため、これらのほとんどの点でこの 2 つの中間に位置します。エンジニアは通常、このような比較を出発点として使用し、次に処理対象のプロセス ラインに特有の排ガス組成分析で適切な技術を確認します。
LQ-RCO VOC 装置ラインは、RCO-10 から RCO-200 までの 12 の標準モデルで構成されているため、施設はユニットを大きすぎたり小さすぎたりすることなく、処理空気量を生産ラインからの実際の排気流量に合わせることができます。治療空気量は次のとおりです。 1000立方メートル/時 最小の RCO-10 モデルでは、 20000立方メートル/時 RCO-200 モデルでは、加熱出力は同じ範囲で 30 キロワットから最大 300 キロワットまで拡張できます。この標準表以外の風量仕様もご要望に応じて設計可能です。また、ご注文時にご指定いただければ燃料予熱を追加することも可能です。
この折れ線グラフは、12 の標準 RCO モデルすべてにわたる処理空気量を追跡しており、安定した上向きの曲線は、このモデル シリーズが、大きく一致させるのが難しい段階で急上昇するのではなく、実際の排気流量要件にどの程度準拠しているかを示しています。小さな塗装ブースが 1 つある施設には、1 時間あたり 1000 ~ 1500 立方メートルの定格を持つ RCO-10 または RCO-15 が適していますが、大規模なマルチライン塗装作業には RCO-60 以上が必要になる場合があります。隣接するモデル間の曲線はかなり滑らかであるため、完全なカスタム設計に頼ることなく、現場調査中に測定されたほとんどの排気流量を標準モデルに一致させることができます。この種のモデルと流れのマッピングは、処理空気量によって容器のサイズ、ファンの選択、ダクトの直径が大きく決まるため、RCO システムを指定する際の一般的な最初のステップとなります。空気量を正しく適合させることは、エネルギー消費にも直接影響します。これは、実際の流量が小さいユニットを処理する特大のユニットは、適切なサイズのユニットよりも処理される排ガスの単位あたりにより多くのエネルギーを使用する傾向があるためです。
上の縦棒グラフは、同じ 12 の RCO モデルの設置加熱電力を示しており、RCO-10 の 30 キロワットから RCO-200 の 300 キロワットまで増加します。加熱電力は主に、始動時および排ガス発熱量だけでは触媒反応温度を維持するのに十分ではない期間に使用される電気加熱管をカバーします。ユニットが定常運転に達すると、蓄熱セラミック床が反応熱の大部分を回収するため、設置された加熱電力は通常、連続的ではなく断続的にのみ必要となります。大型のモデルは、主に大量の蓄熱セラミックと触媒を保持するため、それに比例してより多くの加熱出力が必要となり、冷間始動時に温度を上昇させるためにより多くのエネルギーが必要となります。この加熱出力曲線を処理空気量曲線と並行して検討すると、詳細な機器の選択に移る前に、必要な熱容量と流量容量の両方をある程度完全に把握できます。
| パラメータ | RCO-10 | RCO-15 | RCO-20 | RCO-30 | RCO-40 | RCO-50 | RCO-60 | RCO-80 | RCO-100 | RCO-150 | RCO-180 | RCO-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 処理風量(m3/h) | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 15000 | 18000 | 20000 |
| 触媒温度 | 300~500℃ | 300~500℃ | 300~500℃ | 300~500℃ | 300~500℃ | 300~500℃ | 300~500℃ | 300~500℃ | 300~500℃ | 300~500℃ | 300~500℃ | 300~500℃ |
| 浄化効率 | 99% | 99% | 99% | 99% | 99% | 99% | 99% | 99% | 99% | 99% | 99% | 99% |
| 熱 accumulator (L) | 288 | 512 | 548 | 970 | 1160 | 1570 | 1800 | 2600 | 3200 | 4610 | 5410 | 6280 |
| 触媒量(L) | 72 | 128 | 162 | 242 | 288 | 392 | 450 | 648 | 800 | 1160 | 1360 | 1570 |
| 熱ing power (kW) | 30 | 36 | 42 | 54 | 65 | 75 | 90 | 120 | 150 | 200 | 250 | 300 |
| 長さL(mm) | 1350 | 1650 | 1800 | 2100 | 2300 | 2600 | 2700 | 3200 | 3500 | 4100 | 4400 | 4700 |
| 幅B(mm) | 1350 | 1650 | 1800 | 2100 | 2300 | 2600 | 2700 | 3200 | 3500 | 4100 | 4400 | 4700 |
| 高さH(mm) | 2600 | 2700 | 2800 | 3100 | 3200 | 3300 | 3500 | 4000 | 4500 | 5000 | 6000 | 6500 |
| エアダクト径(mm) | 200 | 220 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 750 | 800 |
2 つの注意事項がテーブル全体に適用されます。まず、施設の排気流量が 2 つの標準モデルの間にある場合、または RCO-200 定格を超える場合は、この標準範囲外の風量仕様でもプロジェクト ベースで設計できます。第二に、LQ-RCOライン全体で使用されている防爆形式は、選択されたモデルに関係なく適用されるメンブレンタイプのリリーフデザインです。
溶剤排ガス処理のニーズは幅広い製造分野で見られ、LQ-RCO 装置ラインは通常、排出前に捕捉して処理する必要がある有機蒸気を放出するプロセス ラインの場合に指定されます。一般的なアプリケーションには次のようなものがあります。
これらの分野に共通するのは、一般的な臭気とともにベンゼン、ケトン、エステル、アルコール、エーテル、アルデヒド、フェノール、または同様の有機化合物を含む連続または半連続の排気流です。これは、単一の特定の溶媒ではなく、この広範な有機化合物群にわたって機能するように触媒床が選択されるため、RCO 触媒酸化装置が一般に処理に適しているタイプの廃ガス プロファイルです。
施設が新規またはアップグレードされた排気ガス処理システムの大気汚染防止装置のオプションを比較する場合、一貫した理由から再生触媒酸化装置が候補に挙がる傾向があります。低温酸化とセラミック蓄熱の組み合わせにより、ユニットが所定の温度に達したら反応を維持するために必要な補助エネルギーが少なくて済み、これが前述の低エネルギー消費量の数字に反映されています。純粋な熱酸化で使用される高温範囲ではなく、250°C ~ 500°C で動作することにより、NOx の生成も制限され、通常の動作条件下での装置の二次汚染のない評価がサポートされます。
これらの特性を総合すると、再生触媒酸化を中心に構築された VOC 焼却システムが、規制排出制限と装置の日々の運転コストの両方が施設にとって重要となるコーティング、エレクトロニクス、印刷、および化学処理の現場における連続稼働排ガス処理システムのニーズに頻繁に選択される理由です。
緑泉環境保護工程技術有限公司は、江蘇省の北門とも呼ばれる揚州市高油市に拠点を置いています。当社は、それぞれが以上の業務を遂行する専門家間の協力によって設立された株式会社です。 30年 VOCs 機器の設計と製造における豊富な経験を持ち、VOCs 有機排ガス処理エンジニアリング機器の専門メーカーとして運営されています。
同社の登録資本金は 2,200万元 、固定資産に近い 4000万元 および総資産はほぼ 6,000万元 。製造は約100メートルの工場床面積で行われます。 9800平方メートル 、以上によってサポートされています 200セット 各種加工設備と約3名のチーム 従業員120名 、年間生産能力は約 1億元 。この規模の社内製造は、この記事で説明した LQ-RCO シリーズを含む蓄熱触媒焼却装置の製造を、構造住宅から最終組み立てとテストに至るまでサポートします。
Q1.再生触媒酸化は何に使用されますか?
再生接触酸化は、産業排気流からの有機廃ガスの処理に使用され、セラミック蓄熱器と組み合わせた触媒床を通じて揮発性有機化合物を二酸化炭素と水に変換し、反応を維持するために必要なエネルギーを削減します。
Q2. RCO システムと再生熱酸化装置の違いは何ですか?
RCO システムは触媒を使用して必要な反応温度を通常約 300 °C ~ 500 °C に下げますが、再生型熱酸化装置は一般に熱のみに依存し、同等の破壊結果に達するにはより高いチャンバー温度を必要とします。
Q3. LQ-RCO 装置はどの触媒温度で動作しますか?
LQ-RCO 触媒チャンバーは通常 300°C ~ 500°C で動作します。これは、排ガス中の有機化合物から二酸化炭素と水を生成する触媒分解反応に必要な温度範囲です。
Q4.切り替えバルブは排ガス処理にどのような影響を与えますか?
排気ファン入口熱電対が設定温度に達したことを確認すると、切り替えバルブが流路を変更し、以前は熱を放出してクリーンガスを生成していたチャンバーに廃ガスを送り込み、再生サイクルを継続的に実行します。
Q5. LQ-RCO 装置は特定の風量に合わせてカスタマイズできますか?
はい、標準モデル範囲は 12 モデルにわたって 1000 ~ 20000 立方メートル/時をカバーしており、この範囲外の風量仕様は施設の実際の排気流量に基づいて個別に設計できます。
