適用可能な産業と範囲
| アプリケーション産業 | 石油化学、印刷、コーティング/接着、コーティング乾燥、ワイヤーエナメル、医薬品、化学物質など。 |
| 濃度範囲 | 500〜5000mg/m³（2〜12％LEL）。 |

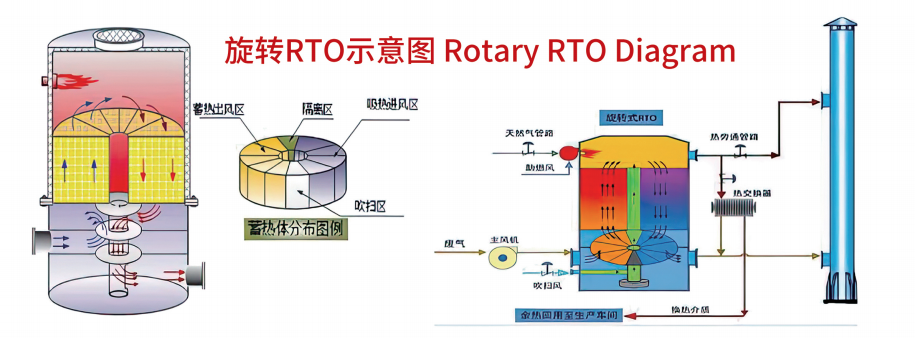

作業原則
ロータリーRT0は、主に燃焼室、セラミックパッキングベッド、ロータリーバルブなどで構成されています。炉の本体は、12個のセラミックパッキングベッド、5個のインレットチャンバー（予熱ゾーン）、5個の出口チャンバー（冷却ゾーン）、1個のパージチャンバー、1個の隔離チャンバーに分割されます。廃棄ガスは、吸気ディストリビューターを介して予熱ゾーンに入り、特定の温度に予熱された後、完全な酸化と分解のために上部燃焼室に入ります。精製された高温ガスは、燃焼室を離れ、冷却ゾーンに入り、セラミックエネルギー貯蔵材料に熱を伝達し、ガスを冷却してガス販売業者から追放します。冷却ゾーンのセラミックエネルギー貯蔵材料は、熱を吸収し、次のサイクルで排気ガスを加熱するための大量のエネルギーを貯蔵します。このようにして、廃棄ガスは交互に酸化され、燃焼室で分解されます。排気ガスのVOC濃度が特定の値を上回り、酸化的分解から放出される熱が燃焼室の反応温度を維持するのに十分である場合、燃料を使用してそれを加熱する必要はないため、エネルギーサイクリングの利用を改善する必要はありません。

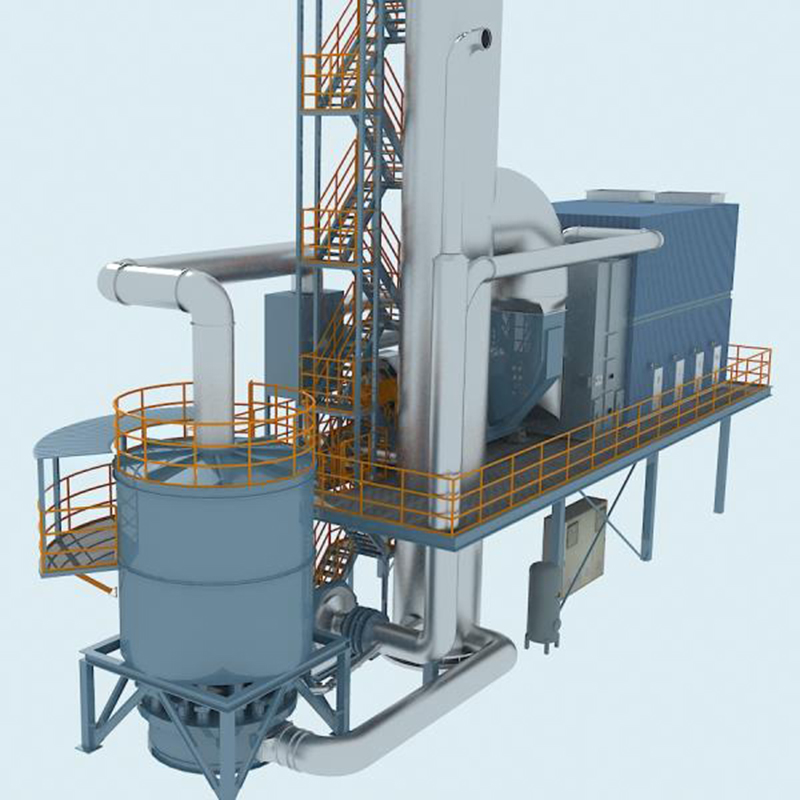

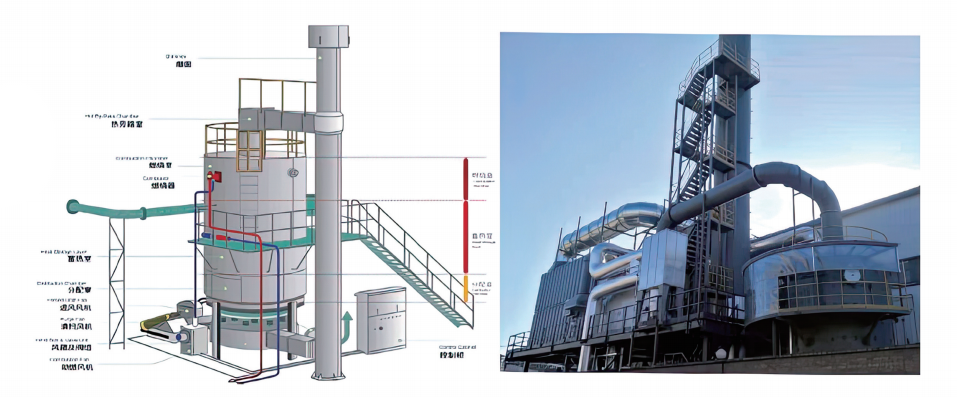

RTOシングルシリンダータイプMulti-Butterfly Valve RTO
従来のタイプRTOとの比較
| | 3部屋のRTO | ロータリーRTO | rtosingleシリンダーマルチバターフライバルブRTO |
| 熱貯蔵チャンバーの数 | 3 | 12 | 7 |
| バルブの数 | 9 | 1 | 21 |
| バルブフォーム | シリンダーバルブ、バタフライバルブを押します | ロータリーバルブ | ハードシールバタフライバルブ |
| 浄化率 | 99％ | 98％ | 99％ |
| パイプライン圧力の変動 | ±250pa | ±50pa | ±50pa |
| 占有されているエリア | 大きなフットプリント | 小さなフットプリント | 小さなフットプリント |
| 熱アキュムレータの量 | もっと | 少ない | 少ない |
| 熱効率 | 95％ | 95％ | 95％ |
| バルブの故障率 | 高い | 低い | 低い |
| バルブ | ユニバーサルバルブはすぐに変更できます | 特殊なバルブ、プロの工場メンテナンスが必要です | 有名なバルブブランド |
選択基準
1.排気ガスに硫黄や塩素などの腐食性成分が含まれているかどうか、およびSUS2205以上の腐食耐性材料をそのようなガスに使用する必要がある場合、選択中に特異的に示す必要があります。材料の加工と製造には、後者の段階でのこれらのガスの特別な処理も含める必要があります。
2.熱貯蔵型に入る混合廃棄ガスは、高温焼却装置に、爆発的な限界（LEL）の1/4未満の濃度範囲を持つ必要があります。
3.熱貯蔵タイプの高温焼却炉に使用される最高温度は、960℃未満です。高熱物質と高濃度のガスは希釈処理を受ける必要があり、特別な要件がある場合は、設計中に特定の断熱要件を確保するために指定する必要があります。
4.熱貯蔵型に入るガスは、高温焼却装置を含めて、詰まりやお辞儀/再加熱を引き起こす可能性のあるダスト粒子やオイルミストを含めてはなりません。
5.高温焼却装置の出口からの窒素酸化物排出量の要件がある一部の領域では、燃焼エンジンを購入するときに低窒素燃焼システムを選択できるように、具体的に示す必要があります。さらに、低窒素燃焼システムが使用されていても、廃棄ガスに排出基準を満たすことができない高濃度の窒素成分が含まれている場合、その後の脱窒処理が必要です。
